Predstavenie výrobku

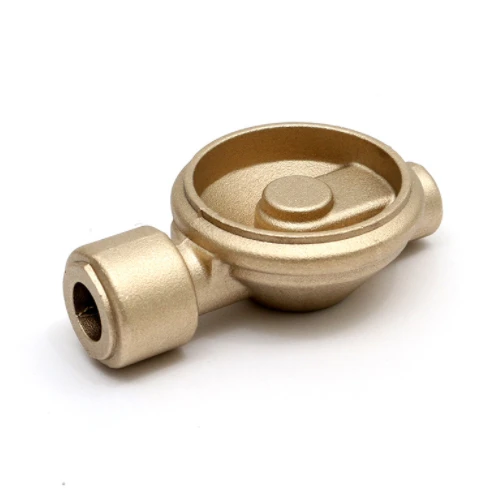

Mosadzné teleso ventilu odlievané časti z vodného skla

Elektromagnetické ventily sú základnými komponentmi automatizácie, ktoré sa používajú na riadenie tekutín a patria k pohonom; Neobmedzuje sa na hydraulické, pneumatické. Elektromagnetické ventily sa používajú na riadenie smeru hydraulického toku a mechanické zariadenia v továrňach sú vo všeobecnosti riadené hydraulickou oceľou, takže sa používajú elektromagnetické ventily.

Princíp činnosti elektromagnetického ventilu spočíva v tom, že vo vnútri ventilu je uzavretá komora s priechodnými otvormi otvorenými v rôznych polohách, pričom každý otvor vedie do iného olejového potrubia. V strede komory je ventil a na oboch stranách sú dva elektromagnety. Magnetická cievka, na ktorej strane je napájaná, pritiahne telo ventilu na ktorú stranu. Riadením pohybu telesa ventilu môžu byť rôzne otvory na vypúšťanie oleja zablokované alebo netesné. Vstupný otvor oleja je normálne otvorený a hydraulický olej sa dostane do rôznych vypúšťacích potrubí oleja. Potom tlak oleja tlačí na piest olejového valca, ktorý zase poháňa piestnu tyč a piestna tyč poháňa mechanické zariadenie do pohybu. Týmto spôsobom je mechanický pohyb riadený riadením prúdu elektromagnetu.

Vyššie uvedené je o spoločnom princípe solenoidových ventilov

V skutočnosti na základe teploty a tlaku média, ktoré ním preteká, ako je prítomnosť tlaku v potrubí a neprítomnosť tlaku v samoprúdovom stave. Princíp činnosti solenoidových ventilov je odlišný.

Napríklad v samoprúdovom stave je potrebný štart s nulovým napätím, čo znamená, že po zapnutí celá cievka nasáva telo brány.

Elektromagnetický ventil v tlakovom stave je kolík vložený do telesa hradla po nabudení cievky a teleso hradla je zdvihnuté tlakom samotnej tekutiny.

Rozdiel medzi týmito dvoma metódami je v tom, že elektromagnetický ventil v samoprúdovom stave má väčší objem, pretože cievka musí nasávať celé telo brány.

Elektromagnetický ventil v natlakovanom stave potrebuje iba zdvihnúť kolík, takže objem môže byť relatívne malý.

Priamočinný solenoidový ventil

Princíp: Keď je elektromagnetická cievka zapnutá, generuje elektromagnetickú silu na zdvihnutie uzatváracej časti zo sedla ventilu a ventil sa otvorí; Po prerušení napájania elektromagnetická sila zmizne a pružina pritlačí uzatváraciu časť na sedlo ventilu, čím sa ventil uzavrie.

Vlastnosti: Môže pracovať normálne pod vákuom, podtlakom a nulovým tlakom, ale priemer vo všeobecnosti nepresahuje 25 mm.

Distribuovaný priamočinný solenoidový ventil

Princíp: Ide o kombináciu priamej akcie a princípu typu pilot. Ak medzi vstupom a výstupom nie je žiadny tlakový rozdiel, po privedení energie elektromagnetická sila priamo zdvihne malý pilotný ventil a časť uzáveru hlavného ventilu smerom nahor a ventil sa otvorí. Keď vstup a výstup dosiahnu rozdiel počiatočného tlaku, po privedení energie elektromagnetická sila vedie malý ventil a tlak v dolnej komore hlavného ventilu sa zvyšuje, zatiaľ čo tlak v hornej komore klesá, čím sa rozdiel tlakov využíva na zatlačte hlavný ventil nahor; Keď sa preruší napájanie, riadiaci ventil použije silu pružiny alebo stredný tlak na zatlačenie uzatváracej časti smerom nadol, čím sa ventil zatvorí.

Vlastnosti: Môže pracovať aj pri nulovom tlakovom rozdiele, vákuu a vysokom tlaku, ale výkon je vysoký a vyžaduje horizontálnu inštaláciu.

Pilotom ovládaný solenoidový ventil

Princíp: Po zapnutí elektromagnetická sila otvorí vodiaci otvor, čo spôsobí rýchly pokles tlaku v hornej komore, čím sa vytvorí tlakový rozdiel hore, dole a hore okolo uzatváracieho prvku. Tlak kvapaliny tlačí uzatvárací prvok smerom nahor, čo spôsobí otvorenie ventilu; Keď sa preruší napájanie, sila pružiny uzavrie pilotný otvor a vstupný tlak rýchlo vytvorí nižší a vyšší tlakový rozdiel okolo uzatváracieho ventilu cez obtokový otvor. Tlak kvapaliny poháňa uzatvárací ventil, aby sa pohyboval smerom nadol a zatváral ventil.

Vlastnosti: Horná hranica rozsahu tlaku kvapaliny je pomerne vysoká a môže byť inštalovaná ľubovoľne (prispôsobená), ale musí spĺňať podmienky rozdielu tlaku kvapaliny.

Dvojpolohový dvojcestný solenoidový ventil pozostáva z telesa ventilu a elektromagnetickej cievky. Ide o priamo pôsobiacu konštrukciu so zabudovaným mostíkovým obvodom usmerňovača a prepäťovou a nadprúdovou bezpečnostnou ochranou

Cievka solenoidového ventilu nie je pod napätím. V tomto bode sa železné jadro solenoidového ventilu opiera o koniec dvojitej rúrky pôsobením vratnej pružiny, čím sa uzatvára výstup konca dvojitej rúrky. Koncový výstup jednej rúrky je v otvorenom stave a chladivo prúdi z jednej rúrkovej koncovej výstupnej rúrky solenoidového ventilu do výparníka v chladiacej miestnosti a výparníka v chladiacej miestnosti a späť do kompresora, čím sa dosiahne chladiaci cyklus. .

Cievka solenoidového ventilu je pod napätím. V tomto bode železné jadro solenoidového ventilu prekoná silu vratnej pružiny pôsobením elektromagnetickej sily a pohybuje sa ku koncu jednej rúrky, čím uzatvára výstup konca jednej rúrky. Koncový výstup s dvojitou rúrkou je v otvorenom stave a chladivo prúdi z koncového potrubia s dvojitou rúrkou elektromagnetického ventilu do výparníka v mrazničke a späť do kompresora, čím sa dosiahne chladiaci cyklus.

Dvojpolohový trojcestný solenoidový ventil pozostáva z telesa ventilu a elektromagnetickej cievky. Ide o priamo pôsobiacu konštrukciu so zabudovaným mostíkovým obvodom usmerňovača a prepäťovou a nadprúdovou bezpečnostnou ochranou? Pracovný stav 1 v systéme: cievka solenoidového ventilu nie je zapnutá. V tomto bode sa železné jadro solenoidového ventilu opiera o koniec dvojitej rúrky pôsobením vratnej pružiny, čím sa uzatvára výstup konca dvojitej rúrky. Koncový výstup jednej rúrky je v otvorenom stave a chladivo prúdi z jednej rúrkovej koncovej výstupnej rúrky solenoidového ventilu do výparníka v chladiacej miestnosti a výparníka v chladiacej miestnosti a späť do kompresora, čím sa dosiahne chladiaci cyklus. . (Ako je znázornené na obrázku 1)

Pracovný stav dva v systéme: cievka solenoidového ventilu je pod napätím. V tomto bode železné jadro solenoidového ventilu prekoná silu vratnej pružiny pôsobením elektromagnetickej sily a pohybuje sa ku koncu jednej rúrky, čím uzatvára výstup konca jednej rúrky. Výstup konca dvojitej rúrky je v otvorenom stave a chladivo prúdi z výstupnej rúrky solenoidového ventilu do výparníka mrazničky a späť do kompresora, čím sa dosiahne chladiaci cyklus.

Sme výrobcom telesa mosadzného ventilu na zaliatie kremičitým sol, ak potrebujete viac informácií, kontaktujte nás!
